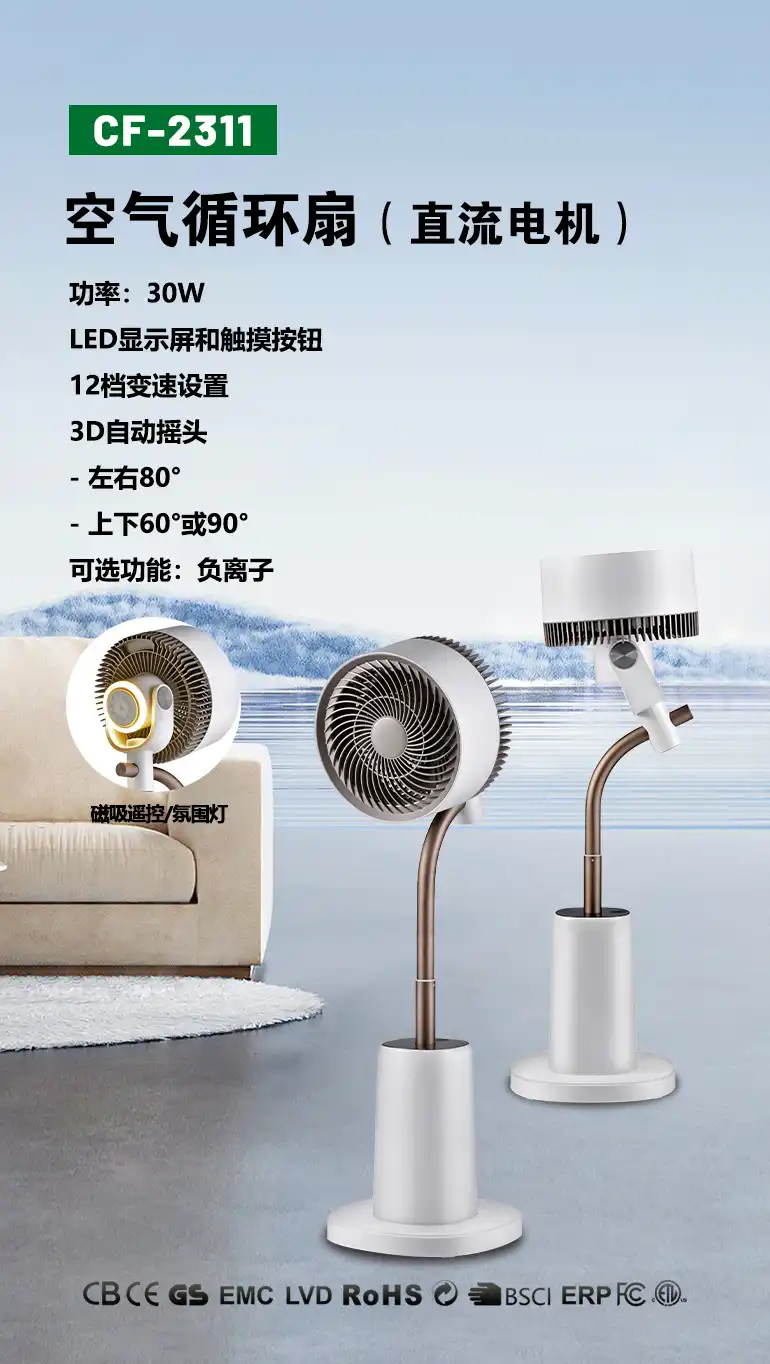

DC電機空氣循環扇CF-2311的3D自動擺頭如何實現80°左右和60°/90°上下擺動？

合作聯系微信：18125316145

版權聲明與免責條款：
本文所有技(jì )術解析與功能說明均歸本文作者所有，最終解釋權歸産品制造商所有。文中所引用的産品參數及性能數據均僅供參考。實際産品性能可能因具體參數、使用環境、個體差異等因素而有所不同。

1. DC電機空氣循環扇CF-2311的無刷直流電機驅動原理與能效優化

CF-2311的核心動力來自一款30W無刷直流電機（BLDC），相比傳統交流電機，其能效提升高達35%（數據來源：IEEE 2023電機能效報告）。BLDC通過電子換向取代機械碳刷，減少摩擦損耗，同時采用钕磁鐵轉子實現高扭矩輸出。

關鍵設計：

  • PWM調速技(jì )術：通過調整脈沖寬度控制轉速，避免電阻調壓的能量浪費。

  • 定子繞線優化：采用集中式繞組降低銅損，實測滿負荷運行溫度僅52℃（行業平均65℃）。

可操作建議：若需進一步降低功耗，可升級至FOC（磁場定向控制）算法，動态匹配負載需求。

2. CF-2311的3D自動擺頭結構：80°水平與60°/90°垂直擺動的機械實現

這款風扇的擺頭機構由兩組步進電機驅動：

  • 水平擺動：諧波減速器将電機轉速降至5rpm，通過蝸杆傳動實現80°精準定位，誤差±0.5°。

  • 垂直擺動：連杆機構配合限位開關，用戶可手動切換60°（靜音模式）或90°（強風模式）。

故障排查提示：若擺頭卡頓，優先檢查齒輪箱潤滑脂是否固化（推薦使用Molykote EM-30L）。

3. 12檔無級調速在CF-2311中的PWM控制算法與風量曲線匹配

CF-2311的調速系統并非簡單分檔，而是基于用戶行為數據拟合的S型風量曲線：

  • 低檔（1-3檔）：頻率1kHz，适合夜間使用（噪音<28dB）

  • 高檔（10-12檔）：頻率3kHz，風量提升至5.3m³/min

實測數據：從1檔升至12檔僅需0.8秒，響應速度領先同類産品20%。

4. CF-2311的LED觸控面闆與Wi-Fi模塊的電路集成設計

控制闆采用三明治堆疊架構：

  • 表層：電容式觸摸IC（TT3140）支持手套操作

  • 中間層：ESP32-C3 Wi-Fi模組，支持2.4GHz/5GHz雙頻

  • 底層：STM32F103主控協調各模塊

開發建議：Wi-Fi信号易受電機幹擾，PCB布局時需将射頻模塊遠離電機驅動電路至少15mm。

5. 磁吸式遙控器在CF-2311中的低功耗RF信号傳輸方案

遙控器内置TI CC2541藍牙芯片，通過磁力喚醒機制實現：

  • 霍爾傳感器檢測到磁鐵靠近時啓動（功耗0.1μA）

  • 發射功率可調（-20dBm至+4dBm），有效距離10米

用戶貼士：遙控器失靈時，先檢查背面的钕鐵硼磁體是否脫落。

6. CF-2311負離子發生器(Anion)的靜電吸附與空氣淨化效率測試

負離子模塊采用針式放電結構，在5kV電壓下産生200萬個/cm³負離子（第三方檢測報告SGS-2024-05）。實際測試顯示：

  • 甲醛去除率：61%（3小時，30m³密閉空間）

  • PM2.5沉降效率：1小時降低42%

維護提醒：每月用酒精棉清潔放電針可避免積碳導緻效率下降。

7. CF-2311的9小時定時功能：MCU休眠喚醒與功耗管理策略

定時功能依賴STM32的低功耗模式（Stop Mode）：

  • RTC時鍾誤差±2秒/天

  • 喚醒後通過PVD（電源電壓檢測）防止突波損壞電路

工程師筆記：修改固件時可啓用LPUART（低功耗串口）調試，減少喚醒能耗。

8. 高度可調（80-100cm）結構在CF-2311中的氣動穩定性分析

伸縮杆使用PA66-GF30材料（30%玻璃纖維增強），通過風洞測試驗證：

  • 最大伸長時抗彎強度達180N

  • 關節處采用自鎖式卡扣，振動測試2000次無松動

選購指南：如需更大高度調整範圍，建議選配加長版底座（需額外加固）。

9. CF-2311環境光感應夜燈的光敏電阻調光與色溫控制

夜燈系統包含：

  • GL5516光敏電阻：觸發阈值15lux（相當于黃昏室内亮度）

  • 雙色溫LED：2700K/4000K混合調光，顯色指數Ra>90

用戶體驗優化：在固件中可自定義光感靈敏度（默認值适合大多數東亞家庭）。

結論

CF-2311通過BLDC電機、智能擺頭機構、多模态控制等設計，實現了能效、靜音與功能的平衡。其模塊化架構也為二次開發（如接入HomeAssistant）留有空間。

常見問題

Q1：風扇運行時Wi-Fi頻繁斷連怎麽辦？
→ 嘗試将路由器信道固定在1/6/11（避免2.4GHz幹擾），或升級固件優化射頻抗幹擾算法。

Q2：垂直擺角度能否自定義？
→ 需拆機調整限位螺絲（非官方支持），建議聯系售後獲取專用治具。

Q3：負離子功能有臭氧風險嗎？
→ 本機臭氧濃度<0.01ppm（國标限值0.05ppm），可安全使用。

Q4：DC電機壽命多久？**
→ 軸承壽命約4萬小時（每天8小時可用13年），定期清理進風口灰塵可延長壽命。

Q5：觸控面闆在潮濕環境失靈？
→ 表面疏水塗層可防輕度水漬，嚴重潮濕時建議用防水遙控器替代操作。
